离线X-RAY 点料机
 特点图片

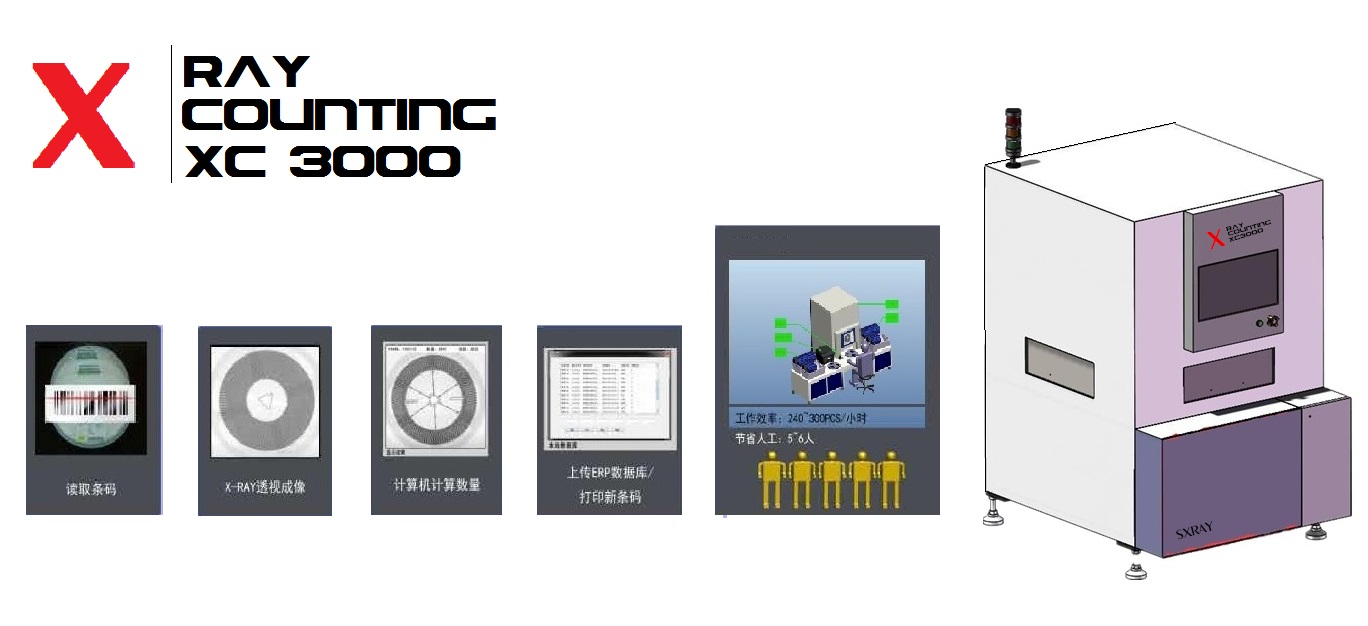

SMT 专用CHIP,微型电子件 ,IC类物料等的物料计数,SXRAY XC-3000 X-RAY盘料点数机(型号:XC3000)是瑞茂光电基于X-RAY术结合机器视觉图像技术及自动化术,进行设计的专利产品,该品是全自动机器自协下料、自动扫条码、自动点数、自动SMT生产工厂提高了仓库的管理准性及效率,大大的节了人工成本。

X-RAY盘料点数机的操作软件功能丰富且简便易学,软件根据产品类型自动进图像判断计数;同选择手动或自动将物料类型计数结果、检测时间、扫描次数等据保存到本数据库可提供数据查询功能;并提供动保存产品图像等功。产防护结构遵循GBZ117-2015《工业X射线探伤放射卫生防护标准》和GB/T18871-2002《电离辐射防护与辐射源安全基本标准》。


大尺寸平板X射线成像器,一次成像范围大、精度高、速度快;

一体化高频X射线发生器,封闭式设计,安全、耐用,人工上下料

条码枪读取条码

本地数据库存储,可将实时数据上传工厂REP软件

自动透视成像,自动分析自动点数

双重安全保险,封闭式防护柜体,柜外X射线辐射趋近自然本底辐射;

无操作台,设备上装有触摸工业显示器,节省空间

节省人工5~6人

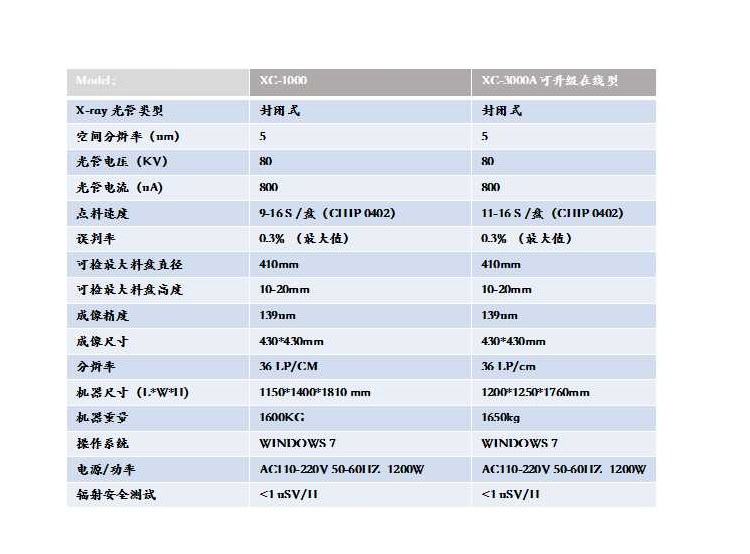

Model

XC-1000

XC-3000A可升级在线型

X-ray 光管类型

封闭式

封闭式

空间分辩率(um

5

5

光管电压(KV

80

80

光管电流(uA)

800

800

点料速度

9-16 S /盘(CHIP 0402

11-16 S /盘(CHIP 0402

误判率

0.3% (最大值)

0.3% (最大值)

可检最大料盘直径

410mm

410mm

可检最大料盘高度

10-20mm

10-20mm

成像精度

139um

139um

成像尺寸

430*430mm

430*430mm

分辩率

36 LP/CM

36 LP/cm

机器尺寸(L*W*H)

1150*1400*1810 mm

1200*1250*1760mm

机器重量

1600KG

1650kg

操作系统

WINDOWS 7

WINDOWS 7

电源/功率

AC110-220V 50-60HZ  1200W

AC110-220V 50-60HZ  1200W

辐射安全测试

<1 uSV/H

<1 uSV/H
